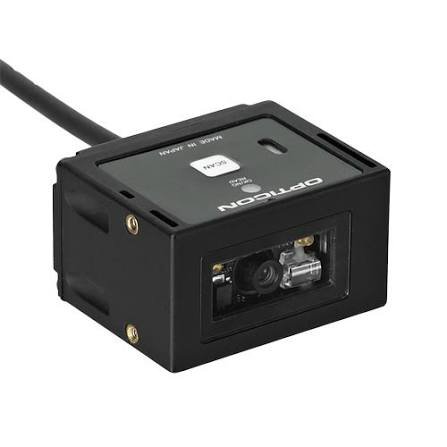

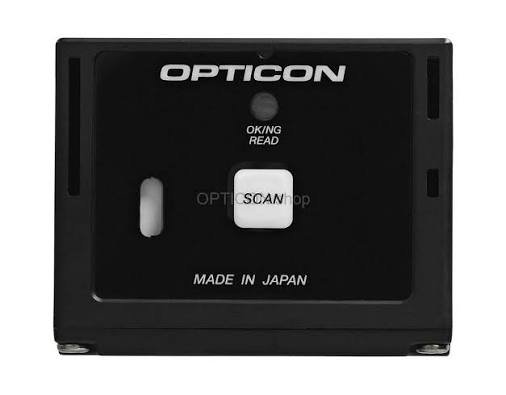

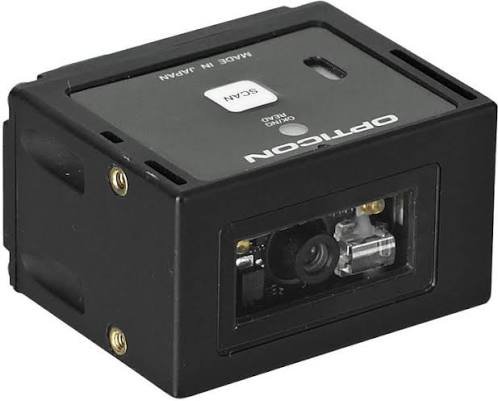

Opticon NLV-3101 – Scanner fixe 2D compact et industriel
Le NLV-3101 est un scanner fixe professionnel capable de lire rapidement les codes-barres 1D et 2D jusqu’à 60 fps. Son format compact, sa protection IP65, sa capture d’image et ses interfaces USB et RS232 en font une solution idéale pour les caisses, bornes automatiques, systèmes industriels, logistique et applications de traçabilité.
| Interface |
RS232 ,USB |
|---|---|
| Dimension |
41.1 x 33 x 24.0 mm |
| Poids |
30 g |
| IP rate |
65 |
Le Opticon NLV-3101 est un scanner de codes-barres 2D à montage fixe, compact et robuste, conçu pour une intégration dans des équipements professionnels, des postes de caisse ou des systèmes industriels. Il permet de lire rapidement une large gamme de codes-barres 1D et 2D, avec une vitesse de capture pouvant atteindre 60 images par seconde.
Grâce à son capteur CMOS 752 × 480 pixels, à son éclairage LED rouge et à son système de ciblage par LED verte, le NLV-3101 assure une lecture fiable, y compris dans les applications nécessitant un positionnement précis du produit ou du code-barres.
Son boîtier compact et sa protection IP65 le rendent particulièrement adapté aux environnements commerciaux et industriels exigeants. Il dispose également d’une fonction de capture d’image, utile notamment pour les applications industrielles et le diagnostic.
| Caractéristique | Détail |
|---|---|
| Type | Scanner fixe / Fixed Mount Imager |
| Technologie | Imageur CMOS 2D |
| Lecture | Codes 1D et 2D |
| Capteur | CMOS 752 × 480 pixels |
| Vitesse de capture | Jusqu'à 60 fps |
| Champ de vision | Horizontal : 40,6° / Vertical : 26,4° |
| Résolution minimale | 0,127 mm / 5 mil pour Code 39 |
| Éclairage | LED rouges |
| Ciblage | LED verte |
| Capture d'image | Oui |
| Formats d'image | BMP, JPEG, TIFF |
| Gradation | 256, 16 ou 2 niveaux |
| Interface USB | USB 2.0 – HID / VCP |
| Connecteur USB | USB-A |
| Interface RS232 | DB9 avec alimentation externe |
| Keyboard Wedge | Mini-DIN6 selon configuration |
| Alimentation | 6 V ±5 % |
| Consommation | Max. 200 mA |
| Protection | IP65 |
| Résistance aux chutes | 0,75 m sur béton |
| Température de fonctionnement | -20 à 50 °C |
| Température de stockage | -20 à 60 °C |
| Humidité en fonctionnement | 20 à 85 % sans condensation |
| Dimensions | 41,1 × 33 × 24 mm |
| Poids | Environ 30 g hors câble |
| Boîtier | ABS noir |
Codes 1D :
- UPC-A / UPC-E
- EAN-8 / EAN-13
- JAN-8 / JAN-13
- Code 39
- Code 93
- Code 128
- GS1 DataBar
- Codabar / NW-7
- Industrial 2 of 5
- Interleaved 2 of 5
- Matrix 2 of 5
- MSI/Plessey
- Telepen
- Code 11
- Tri-Optic
- IATA
- UK/Plessey
- S-Code
- Codes composites GS1
Codes 2D :
- QR Code
- Micro QR Code
- Data Matrix
- PDF417
- MicroPDF417
- Codablock F
- MaxiCode
- Aztec Code
- Chinese Sensible Code
Le NLV-3101 prend également en charge certains codes postaux ainsi que la lecture de MRZ de documents de voyage (OCR-B).
Le NLV-3101 peut être intégré à différents systèmes grâce à ses interfaces de communication.

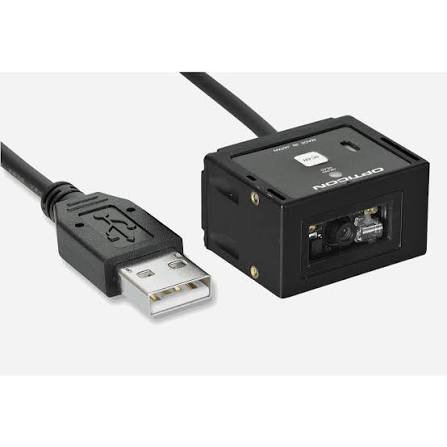

USB
NLV-3101 → USB → PC / caisse / système industriel
L'interface USB permet notamment de fonctionner en :
- USB-HID : émulation clavier ;
- USB-VCP/COM : communication via port série virtuel.
Le mode HID permet notamment d'insérer directement les données scannées dans le champ actif d'une application.

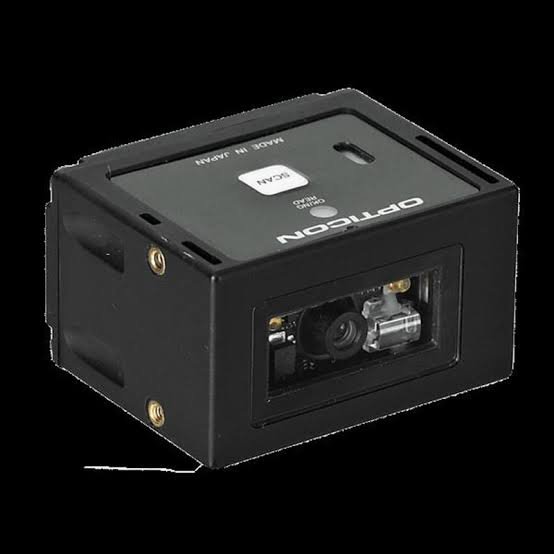

RS232
NLV-3101 → RS232 → PC / terminal / équipement industriel
Le scanner dispose d'une interface RS232 avec connecteur DB9 et alimentation externe. La communication série peut fonctionner de 300 à 115 200 bps, avec 9 600 bps comme paramètre par défaut dans la documentation technique.
Intégration fixe
Grâce à son format de seulement 41,1 × 33 × 24 mm, le NLV-3101 peut être intégré directement dans :
- bornes automatiques ;
- caisses et systèmes POS ;
- machines industrielles ;
- kiosques ;
- systèmes de contrôle ;
- équipements de lecture automatique.
Opticon le présente comme une solution particulièrement adaptée aux applications retail et industrielles.
Retail & Commerce
- Caisses automatiques
- Systèmes POS
- Lecture des produits
- Contrôle des prix
- Identification des articles
- Bornes libre-service
Industrie
- Lecture automatique de pièces
- Traçabilité des produits
- Contrôle qualité
- Identification des composants
- Intégration dans des machines industrielles
Logistique
- Identification des colis
- Convoyeurs
- Tri des marchandises
- Contrôle des expéditions
- Lecture automatique des codes
Bornes & Self-Service
Son format compact et son montage fixe sont adaptés aux bornes automatiques, kiosques et systèmes de self-service.
Documents & Identification
La prise en charge de certains formats OCR-B/MRZ permet également d'envisager des applications liées à la lecture de documents de voyage et à l'identification.
